Компания «КАДФЛО», разработчик российского ПО CADFlo, расширяет возможности для решения задач электродинамики

Программная платформа CADFlo – отечественное решение, разрабатываемое ООО «КАДФЛО» и представляющее собой платформу для решения мультидисциплинарных задач. Набор решателей ПО CADFlo интегрирован со всеми популярными CAD-системами (например, КОМПАС 3D, T-FLEX CAD, SolidWorks, NX CAD, Creo и др.) и позволяет решать задачи аэро- и гидродинамики, гидравлики, горения, конструкционной прочности, электромагнетизма, теплообмена, а также сопряженные задачи. Универсальность ПО CADFlo позволяет эффективно применять платформу практически во всех отраслях машиностроения и приборостроения. Подготовка расчета, постановка задачи, проведение расчета и получение результатов выполняются в привычной среде проектирования, а все изменения конструкции позволяют перезапустить расчет без повторной настройки, сохраняя граничные условия, материалы и цели.

Отличительной особенностью CADFlo является технология интеллектуальной автоматизации, которая позволяет строить расчетную сетку для твердотельных и жидкостных подобластей в автоматическом режиме, не требуя упрощения геометрии и при этом предоставляя полный доступ к параметрам, управляющим построением сетки.

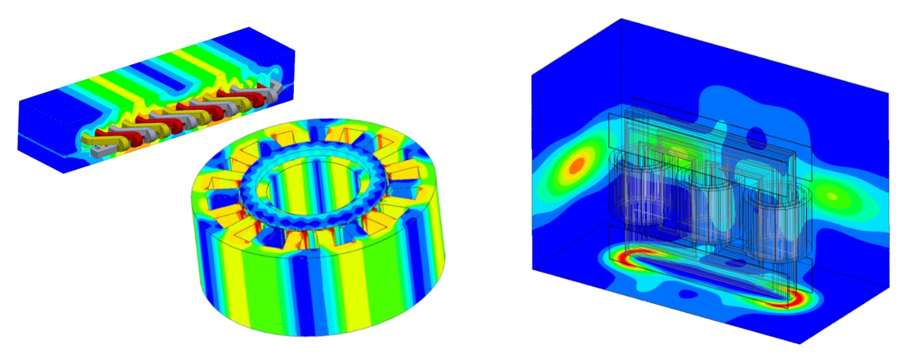

Разработчики ПО CADFlo делают акцент в том числе на решении задач электромагнетизма. Это объемный пласт задач, требующий решения при разработке и расчете конструкций в самых различных отраслях машиностроения. Ниже представлено опЫисание различных направлений электромагнитных задач, доступных для решения в текущей версии ПО CADFlo.

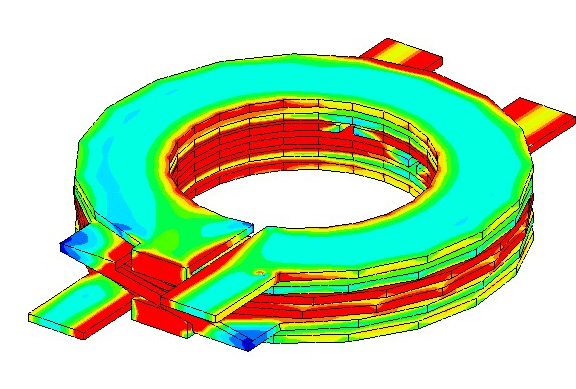

• Гармонический магнитный анализ

Для анализа синусоидально изменяющихся магнитных полей в CADFlo используется гармонический решатель. Этот инструмент позволяет быстро и точно моделировать низкочастотные электромагнитные поля на фиксированной частоте для нахождения распределения индукционных токов, учитывая скин-эффект, эффект близости, а также для нахождения интегральных параметров, таких как джоулевы потери, потери в ферромагнетиках, индуктивность, импеданс обмоток и электромагнитные силы. Решатель применяет квазистационарное приближение уравнений Максвелла в формулировке T-Omega и сочетает прямые и итеративные методы, что делает его оптимальным для исследования установившегося гармонического режима без необходимости моделирования поля во временной области.

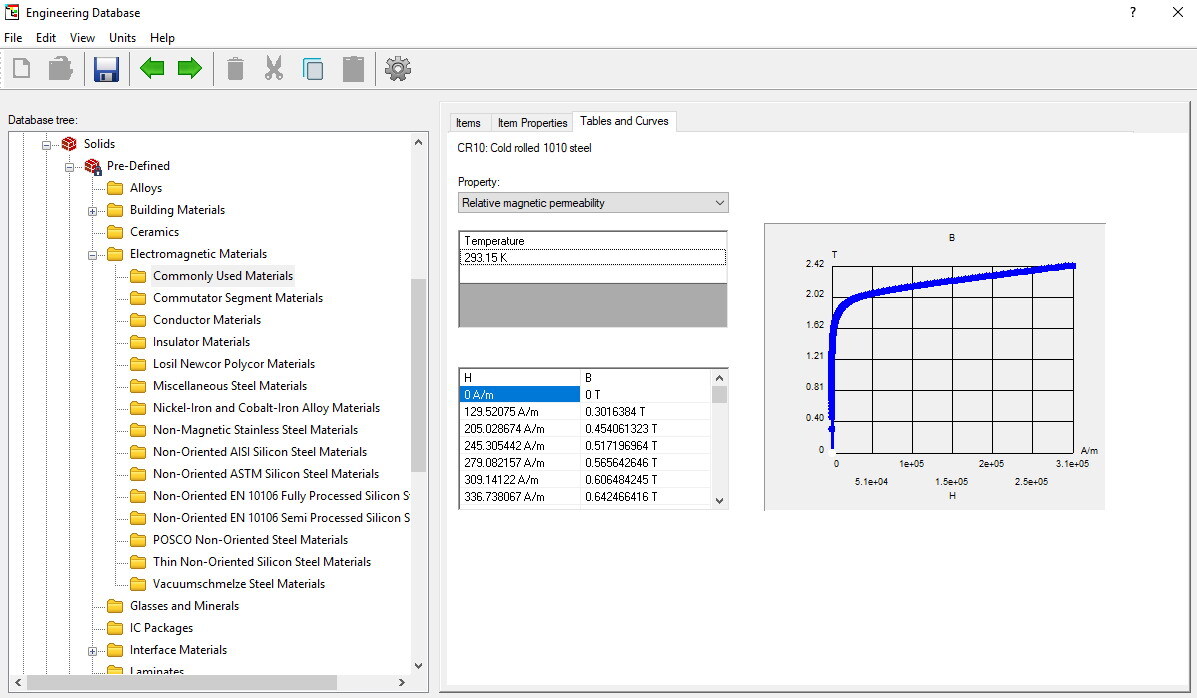

Электромагнитный решатель CADFlo поддерживает все необходимые возможности: шихтованные пакеты электротехнической стали для корректного учета ее анизотропии при расчете распределения поля, работу с нелинейными свойствами магнитных материалов (B-H кривые) и моделирование потерь в электротехнической стали и ферритах. Это делает его незаменимым инструментом для проектирования и оптимизации электротехнического оборудования, анализа потерь в электромеханических системах, моделирования индукционных процессов и оценки эффективности экранирования.

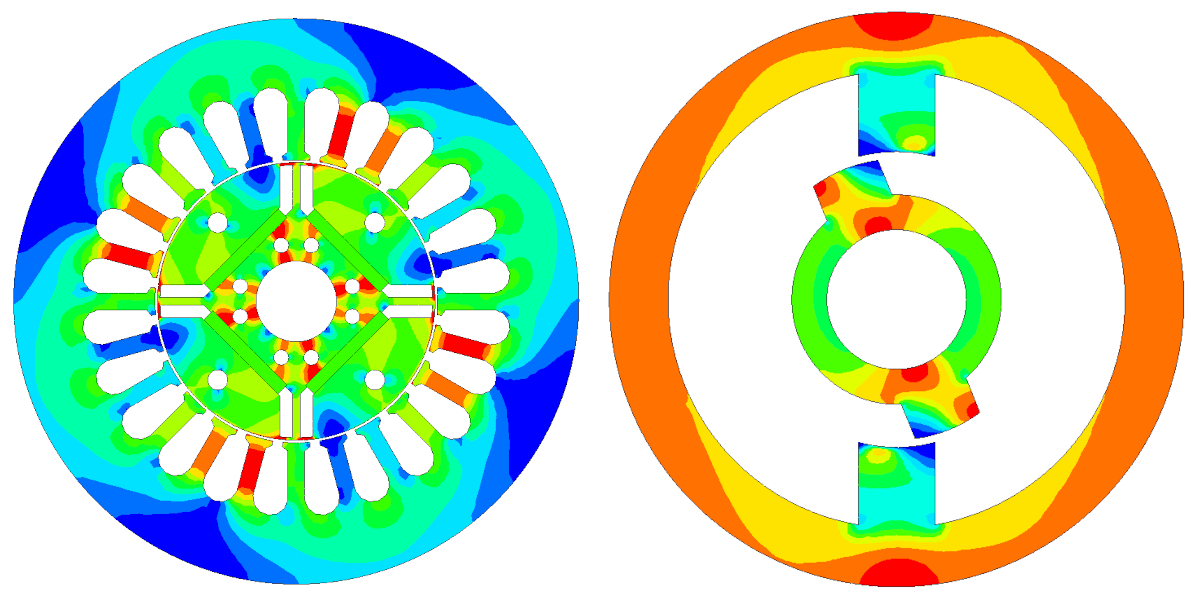

• Расчет статических магнитных полей

Решатель магнитостатики в CADFlo предназначен для расчета статических магнитных полей, создаваемых постоянными токами в проводниках и постоянными магнитами. Используется для моделирования установившегося состояния системы, когда все источники и поля неизменны во времени. Магнитостатика позволяет точно оценивать распределение магнитного потока в сложных геометрических моделях с учетом линейных и нелинейных магнитных материалов, их температурных зависимостей. На основе рассчитанного поля можно определить ключевые интегральные параметры: электромагнитные силы, вращающий момент, индуктивности катушек и потокосцепление.

Решатель магнитостатики, доступный в ПО CADFlo, незаменим при проектировании широкого спектра устройств: от мощных электромагнитов, двигателей и систем магнитного крепления до высокочувствительных датчиков и сепараторов.

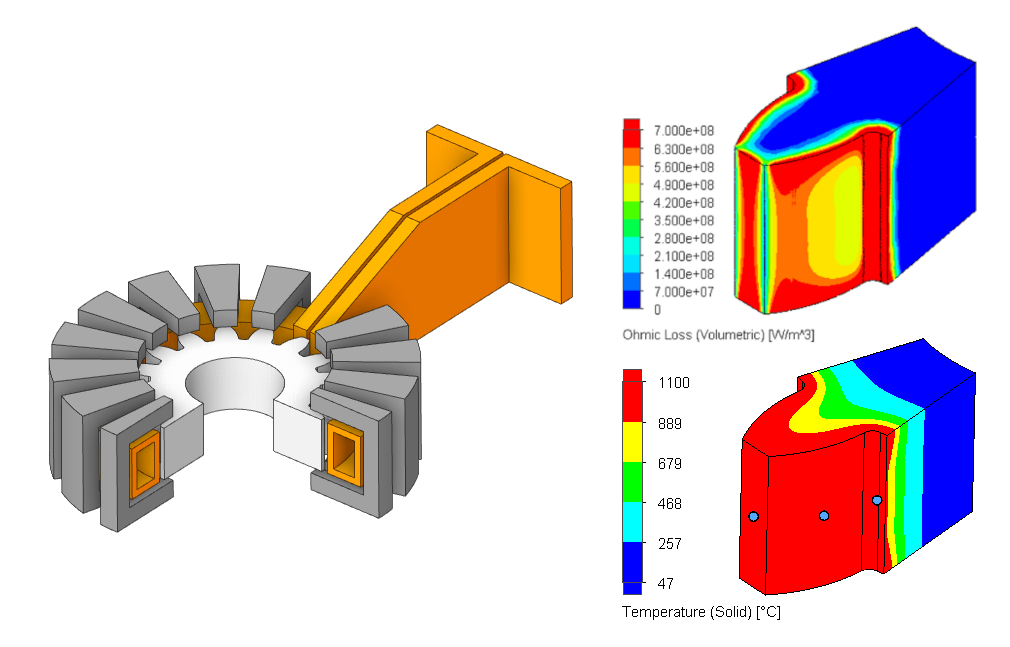

• Междисциплинарный анализ в рамках одной расчетной модели

Междисциплинарный анализ в CADFlo позволяет выполнять сопряжение различных решателей в рамках одной расчетной модели: электромагнетизм, теплообмен, гидрогазодинамика. Система поддерживает двустороннюю связь между решателями с автоматическим обновлением свойств материалов, что необходимо для точного моделирования процессов с сильной междисциплинарной, как правило, температурной связью.

Особенность решения междисциплинарных задач заключается в бесшовном сопряжении квазистационарных электромагнитных с нестационарными тепловыми и гидрогазодинамическими решениями. Это позволяет эффективно решать сложные задачи смешанного теплообмена и индукционного нагрева при быстро протекающих процессах с большим количеством нелинейных температурно-зависимых свойств материалов.

Для ознакомления с возможностями ПО CADFlo как в области решения задач электромагнетизма, так и в других дисциплинах, вендор предлагает бесплатную тестовую лицензию на срок до 30 дней. Для получения тестовой лицензии следует обратиться к официальному дистрибьютору программных продуктов CADFlo.

ООО Лаборатория «Вычислительная механика» (CompMechLab®) – высокотехнологичная инжиниринговая компания, стратегический партнер Передовой инженерной школы СПбПУ «Цифровой инжиниринг». Национальный лидер в области инжиниринговых услуг, разработки и применения цифровых двойников (Digital Twins) изделий, систем, технологических и производственных процессов в высокотехнологичных отраслях промышленности. Официальный дистрибьютор программного обеспечения CADFlo и ряда других программных продуктов инженерного анализа на территории России и дружественных стран. Подробнее ознакомиться со списком предлагаемых компанией программных систем можно на официальном сайте организации. Компания осуществляет поставки лицензий на программное обеспечение предприятиям, НИИ и вузам страны, проводит курсы обучения работе с передовым инженерным ПО.

CompMechLab® – лауреат Национальной промышленной премии Российской Федерации «Индустрия» (2017), Национальный чемпион (2018), один из основных разработчиков и генеральный дистрибьютор Цифровой платформы по разработке и применению цифровых двойников CML-Bench®.
